結構件鋼材熱鍍鋅受鋼中硅和磷含量的影響很大，在硅含量0.05-0.15%范圍，鍍層厚度顯著增加，鍍層厚，脆，不均勻，外觀灰暗。不但增加鋅耗而且影響質量。國外很早就使用熱鍍含鎳鋅合金浴技術解決這一問題，國內近年也積極推廣這一先進技術，效果明顯。

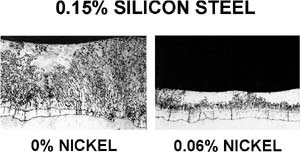

　　鋅鎳合金是一種以鎳為特征的合金，可明顯抑制含硅0.1%左右鋼材（如鎮靜鋼，半鎮靜鋼等）熱鍍的圣德林效應，對鍍件鍍層色差有顯著改善。圖顯示加鎳的效果：

　　鋅鎳合金是鋅中加入鎳及其它幾種輔佐元素配制，國內一般稱之為鋅鎳合金或鋅鎳多元合金。鎳能抑制含硅0,1%左右鋼材熱鍍的圣德林效應，其它元素能使鎳更好的熔入鋅浴中及減少浮渣的生成。是一種減少鋅浴氧化，減薄含硅鋼鍍層，增加鋅液流動性，提高鍍層均勻性及附著性，改善鍍層外觀的合金。是改善鍍層色差最有效的合金。和純鋅鍍層比，其外觀特征是亮澤更加鮮艷，略帶青色。鍍層防腐能力增加。鋅鍋壽命延長，并可節鋅10-15%。
　　使用鋅鎳合金不需改變常規鍍鋅設備和鍍鋅工藝，可將常規鍍鋅浴一次或分次加母合金轉化為目標含量合金浴，以后按加鋅量成比例加母合金，母合金與鋅的比例控制在0--5%內。首次加母合金前需清底渣，使用過程中要勤清渣。合金最好用吊藍均勻加入。推薦鍍鋅溫435-460°C，合金浴含鎳0.02-0.08%。注意減少溫度波動，控制助鍍劑含鐵量及烘烤效果，以保證鍍層質量和減少鋅渣。該合金用于560-600°C高溫鍍鋅效果也很好。
